玻璃钢干式电容式套管

126kV穿缆式油式高压套管

126kV穿缆式油式高压套管

126kV穿缆式油式高压套管

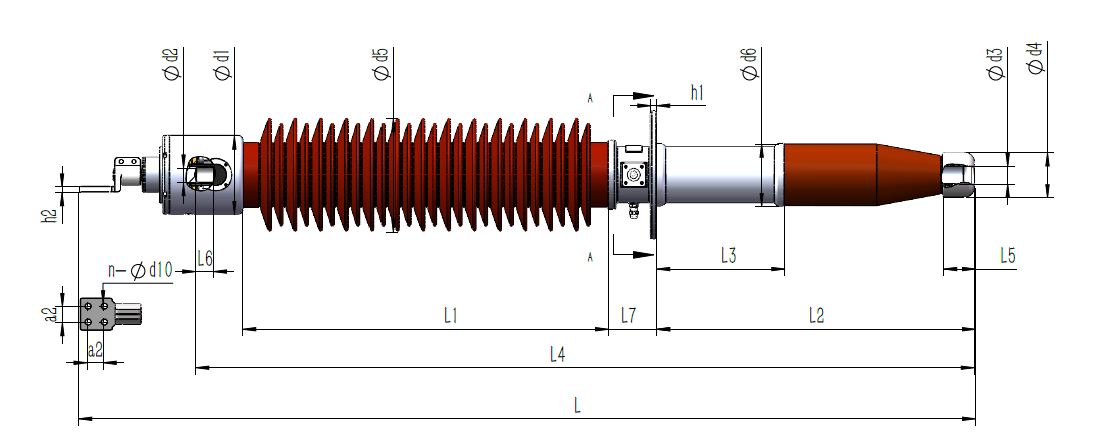

				户外端			安装法兰						油中部分			均压球			接线端子

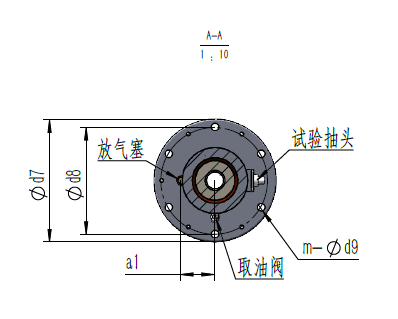

型号	套管总长 L	电缆引入长度 L4	引线接头连接孔径-长度 d2-L6	油枕最大直径 d1	户外端绝缘长度 L1	外绝缘最大直径 d5	安装孔中心距 d8	法兰外外径 d7	孔数-孔径 m-d9	放气塞距中心 a1	法兰厚度 h1	法兰高度 L6	浸油部分总长 L2	油中CT长度 L3	油中最大直径 d6	高度 L5	直径 d4	导管内径 d3	厚度 h2	孔距 a2-a2	孔数-孔径 n-d10
BRDLW-126-630-4	2580	2375	φ28-55	φ210	1140	φ313	φ350	φ400	6-φ24	110	18	150	805	400	φ166	60	φ120	φ35	18	40-40	4-φ14
BRDLW-126-630-4	2710	2505	φ28-55	φ210	1140	φ313	φ350	φ400	6-φ24	110	18	150	935	530	φ166	60	φ120	φ35	18	40-40	4-φ14
BRW-126-630-4	2245	2240	φ28-55	φ210	1140	φ313	φ350	φ400	6-φ24	110	18	150	670	75	φ166	100	φ140	φ35	18	40-40	4-φ14
BRLW-126-1250-4	2800	2435	φ46-55	φ245	1140	φ348	φ350	φ400	6-φ24	110	18	150	995	400	φ195	100	φ140	φ55	18	50-50	4-φ18
BRLW-126-1250-4	2815	2450	φ46-55	φ245	1140	φ348	φ350	φ400	6-φ24	110	18	150	1010	415	φ195	100	φ140	φ55	18	50-50	4-φ18
BRDLW-126-1250-4	2655	2300	φ46-55	φ245	1140	φ348	φ350	φ400	6-φ24	110	18	150	860	415	φ195	100	φ140	φ55	18	50-50	4-φ18
BRLW-126-1250-4	2995	2630	φ46-55	φ246	1140	φ348	φ350	φ400	6-φ24	110	18	150	1190	595	φ195	100	φ140	φ55	18	50-50	4-φ18

产品型号代号：

BR：中长尾套管

BRD：短尾套管

L：带CT（可加装电流互感器，无则表示不可加装电流互感器）

W：防污型

-3表示爬电比距为25mm/kV（统一爬电比距为43.3mm/kV）

-4表示爬电比距为31mm/kV（统一爬电比距为53.7mm/kV）
